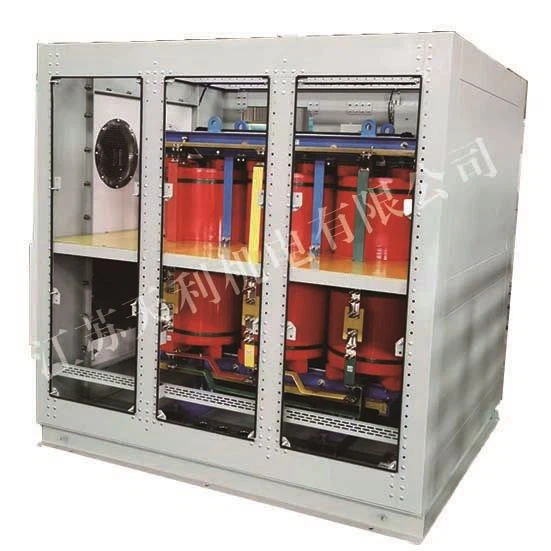

Що се отнася до трансформаторите, има няколко налични типа, всеки със собствен набор от функции и предимства. Два често срещани типа са трансформатори с въздушно водно охлаждане и трансформатори с маслено охлаждане. Като доставчик наТрансформатор с въздушно-водно охлаждане, имам голям опит с тези устройства и мога да ви кажа нещо или две за това как се различават.
Охлаждащи механизми
Нека започнем с най-очевидната разлика: охлаждащите механизми.
Трансформаторите с маслено охлаждане съществуват от дълго време. Те използват специален вид изолационно масло, което има отлични свойства за разсейване на топлината. Намотките на трансформатора са потопени в това масло. Докато трансформаторът работи и генерира топлина, маслото я абсорбира. След това нагрятото масло се издига до горната част на резервоара и преминава през охлаждащи тръби или радиатори от външната страна на трансформатора. Докато маслото преминава през тези охлаждащи елементи, то освобождава топлина в околния въздух и след това се връща обратно към дъното на резервоара, за да повтори цикъла.
От друга страна, трансформаторите с въздушно-водно охлаждане използват комбинация от въздух и вода за разсейване на топлината. Топлината, генерирана от трансформатора, първо се прехвърля към топлообменник. След това водата циркулира през топлообменника. Водата абсорбира топлината от трансформатора и се изпомпва в отделна охладителна кула. В охладителната кула горещата вода е изложена на въздух и докато водата се изпарява или обменя топлина с въздуха, тя се охлажда. След това охладената вода се връща обратно към топлообменника, за да продължи процеса на охлаждане. Този подход с двойно охлаждане осигурява високоефективен начин за управление на топлината, особено при приложения с голямо натоварване.
Въздействие върху околната среда
Друга важна област, в която тези два типа трансформатори се различават, е тяхното въздействие върху околната среда.
Трансформаторите с маслено охлаждане използват минерално масло, което може да представлява потенциална опасност, ако изтече. Минералното масло не е биоразградимо и в случай на разлив може да замърси почвата и водоизточниците. Съществуват и опасения относно риска от пожар, свързан с напълнените с масло трансформатори. Маслото е запалимо и ако възникне повреда в трансформатора, която причинява прегряване или запалване на маслото, това може да доведе до сериозен пожар или експлозия.
За разлика от тях, трансформаторите с въздушно-водно охлаждане са много по-екологични. Водата, използвана в охладителната система, е естествен и нетоксичен ресурс. И тъй като няма включено запалимо масло, рискът от пожар е значително намален. Това прави трансформаторите с въздушно-водно охлаждане по-добър избор за приложения, където безопасността на околната среда е основен приоритет, като например в градски райони или близо до водни басейни.
Изисквания за поддръжка
Поддръжката също е ключов фактор, който отличава тези два типа трансформатори.
Трансформаторите с маслено охлаждане изискват редовно тестване на маслото, за да се гарантира, че изолационните му свойства остават непокътнати. С течение на времето маслото може да се разпадне поради фактори като топлина, влага и електрически стрес. Когато маслото се разгради, то трябва да се смени или филтрира. Освен това уплътненията и уплътненията в трансформаторите с маслено охлаждане трябва да се проверяват редовно, за да се предотвратят течове на масло. А охлаждащите радиатори трябва да се поддържат чисти, за да се осигури ефективен топлопренос.
Трансформаторите с въздушно-водно охлаждане обаче имат различни нужди от поддръжка. Водата в охладителната система трябва да се третира, за да се предотврати развитието на водорасли и бактерии, които могат да запушат тръбите и да намалят ефективността на охлаждане. Топлообменникът също изисква периодично почистване, за да поддържа работата си. Но като цяло много оператори намират, че трансформаторите с въздушно-водно охлаждане са по-лесни за поддръжка, тъй като не е необходимо да се занимавате със сложността на управлението на маслото.
Съображения за инсталиране
Процесът на инсталиране на тези два вида трансформатори е доста различен.
Трансформаторите с маслено охлаждане обикновено са по-тежки и обемисти поради пълния с масло резервоар. Те изискват здрава основа, за да издържат тежестта. И поради риска от пожар, свързан с маслото, те често трябва да бъдат инсталирани в специално предназначено за това хранилище за трансформатори или в добре проветриво помещение, далеч от друго оборудване и сгради.
Трансформаторите с въздушно-водно охлаждане обикновено са по-компактни и по-леки. Те могат да бъдат инсталирани по по-гъвкав начин, на закрито или на открито. Охладителната кула може да бъде разположена отделно от трансформатора, което позволява по-добро използване на пространството. Това прави трансформаторите с въздушно-водно охлаждане чудесен вариант за инсталации, където пространството е ограничено, като например в малко промишлено съоръжение или висока сграда.
Пригодност за приложение
И двата вида трансформатори имат своето място в различни приложения.
Трансформаторите с маслено охлаждане са подходящи за приложения с високо напрежение и висока мощност. Техният голям капацитет на охлаждане ги прави идеални за подстанции, които трябва да разпределят електричество на големи разстояния. Те също така се използват често в отрасли, където цената на трансформатора е основно съображение, тъй като трансформаторите с маслено охлаждане понякога могат да бъдат по-рентабилни предварително.
Трансформаторите с въздушно-водно охлаждане междувременно са чудесно подходящи за приложения, където опасенията за околната среда са големи, пространството е ограничено или където се изисква по-прецизен контрол на температурата. Например вМинен трансформаторприложения, където безопасността и надеждността са от решаващо значение, намаленият риск от пожар и по-добрите екологични характеристики на трансформаторите с въздушно-водно охлаждане ги правят привлекателна опция. Те също така често се използват вМорски трансформатор за ниско напрежениеприложения, където компактният размер и ефективното охлаждане са от полза.
Цена - ефективност
Цената винаги е фактор при всяко решение за покупка.
Трансформаторите с маслено охлаждане обикновено имат по-ниска първоначална цена. Материалите, използвани в трансформаторите с маслено охлаждане, като маслото и резервоара, са сравнително евтини в сравнение с компонентите на система с въздушно-водно охлаждане. Въпреки това, когато вземете предвид дългосрочните разходи, нещата могат да изглеждат различно. Разходите за смяна на маслото, редовното тестване на маслото и потенциалното почистване на околната среда в случай на теч могат да се увеличат с времето.
Трансформаторите с въздушно-водно охлаждане може да имат по-високи първоначални разходи, но често предлагат по-ниски експлоатационни разходи в дългосрочен план. С намалени изисквания за поддръжка и по-нисък риск от екологични бедствия, общата цена на притежание може да бъде по-благоприятна.
Заключение
В заключение, трансформаторите с въздушно-водно охлаждане и трансформаторите с маслено охлаждане имат своите предимства и недостатъци. Кое е по-добро наистина зависи от вашите специфични нужди, като например приложение, екологични разпоредби, налично пространство и бюджет.
Като доставчик на трансформатори с въздушно-водно охлаждане, аз съм уверен, че нашите продукти могат да предложат надеждно, ефективно и екологично решение за много приложения. Ако сте на пазара за трансформатор и искате да научите повече за това как трансформаторът с въздушно-водно охлаждане може да е подходящият за вас, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да вземете информирано решение и да намерите най-добрия трансформатор за вашия проект.
Референции
- Наръчник за електрически трансформатори, трето издание, от Muñoz, Martin и Sanchez - Garrido
- Трансформаторно инженерство: дизайн, технология и диагностика, от JL Kirtley Jr.
